סקירת מוצר

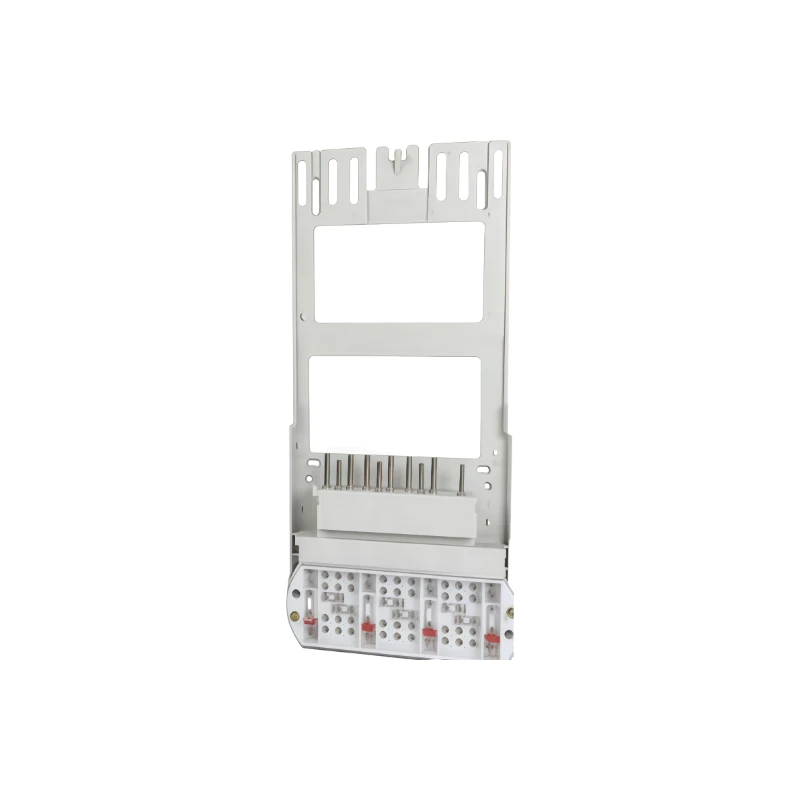

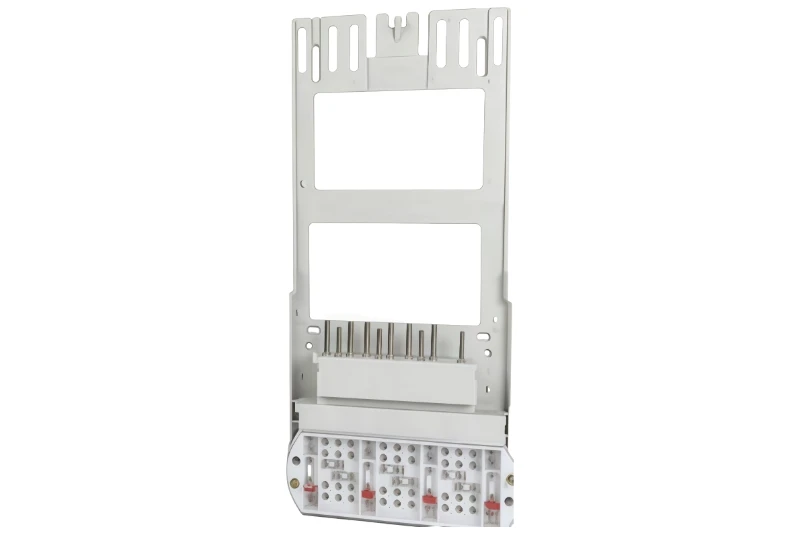

מחבר שלושת השלבים CT Clearance Connector 6A הוא הגרסה ה-ת אחת של בלוק צומת ה-CT האטום - גוף בעל ארבעה-קוטבים, A, B, C ונייטרלי, הנושא שנאי זרם משני דרך המונה או הממסר ללא חיבור שניתן לפתוח בנתיב האות.

משני CT פועל ב-1 A או 5 A, וברמה הזו הלולאה מדויקת רק כמו המפרק הגרוע ביותר שלו: מגע שמתחמצן או משתחרר מוסיף עומס שהמד מעולם לא היה מכויל אליו. יצוק מקשה אחת, הגוף הזה שם פחות צמתים בנתיב הזה מאשר מחבר מפוצל, והם מיוצרים פעם אחת, בהתקנה.

מדורג 6 A רציף ב-300 V / 600 V AC, הוא נצמד למסילת DIN של 35 מ"מ ונסגר מתחת לכיסוי שקוף עם חור איטום של 0.5-1.0 מ"מ לאיטום עופרת, פלסטיק או RFID.

מפרט טכני

שורות חשמל הן הנתונים שפורסמו של דגם זה; שורות המסומנות הפניה לסדרה מגיעות ממחברי ה-CT האחים, מכיוון שדף זה אינו מפרסם אף אחד מהם.

פָּרִיט	מִפרָט
פוּנקצִיָה	בלוק חיבור משני CT אטום עם ארבעה-קוטבים עבור מעגלי מדידה והגנה תלת-פאזיים
תְצוּרָה	תלת פאזי + ניטרלי (4-קוטב), גוף-משולב אחד, לא מפוצל
נוכחי מדורג	6 A רציף (מעגלים משניים CT, לולאות 1 A ו-5 A)
בסיס עומס	6 A מדרג את הבלוק עצמו, לא את ה-CT. הזרם המשני שהמונה קורא נקבע על ידי השנאי והנטל הכולל שלו, אז שלח את מחלקת ה-CT והנטל ואנו מאשרים את ההתאמה
מתח מדורג	300 וולט / 600 וולט AC
פינוי (שלב-ל-שלב)	8 מ"מ מינימום
מרחק זחילה	מינימום 10 מ"מ
התנגדות בידוד	500 MΩ מינימום כפי שפורסם - גרסת האחים המפוצלת מתפרסמת מעל 100 MΩ ב-500 V DC, ראה הערת ייצור 2
לעמוד במתח	AC 2000 V למשך דקה
צור קשר עם חומר	נחושת אלקטרוליטית בטוהר- גבוה, מצופה כסף; ציפוי זהב מצוטט לשרטוט - ראה הערת ייצור 3
צור קשר עם התנגדות	לא פורסם עבור דגם זה; הגרסה המפוצלת של האחים מציינת מתחת ל-1 mΩ - סדרה, אשר
דִיוּר	PA66+GF30, UL94 V-0, כיסוי מגן שקוף
נקודת איטום	חור חוט-של כיסוי 0.5–1.0 מ"מ; מקבל עופרת, פלסטיק וחותמות RFID אלקטרוניות
הַרכָּבָה	מסילת DIN 35 מ"מ
טווח תיל (נחושת)	לא פורסם עבור דגם זה; מחבר ה-CT האח מפרסם הפניה לסדרה של 0.5–4 מ"מ -, אשר
סִיוּם	מהדק בורג; ערך המומנט לא פורסם עבור דגם זה, אשר מול השרטוט
טמפרטורת הפעלה	לא פורסם עבור דגם זה; מחברי ה-CT האחים מפרסמים 25 מעלות עד +85 מעלות - הפניה לסדרה, אשר
קיצור CT	אין מובנה. נדרש קישור קיצור חיצוני לפני פתיחת הלולאה - ראה הערת ייצור 5
אלמנט נחשול	העמוד החי מתאר צינורות פריקת גז ווריסטורים בתוך הבלוק; נשא כפי שפורסם, אשר את הרכיב המותאם - ראה הערת ייצור 1
הפנייה לעיצוב	IEC 60947-7-1 חל על המחבר; דף זה אינו מפרסם תקן מוצר משלו - ראה הערת ייצור 4
התאמה אישית	סימון מוטות, סידור איטום, זירוז{0}}ציפוי ומיתוג המיוצרים לפי הציור שלך; OEM ו-ODM זמינים
בקרת איכות	התנגדות בידוד, עמידות דיאלקטרית והתנגדות מגע נבדקת בכל אצווה
MOQ	תלוי בתצורה; כמויות ניסיון לפרויקט ראשון ניתנות למשא ומתן
זמן אספקה	7 עד 10 ימים סטנדרטי; 15 עד 20 ימים בהתאמה אישית
הבטחת איכות	12 עד 24 חודשים, נספר מתאריך המשלוח
תקן ייצור	מערכת ניהול איכות ISO 9001
יציאות משלוח	נמל נינגבו / נמל שנגחאי
ציטוט תפנית	תוך 24 שעות מרגע קבלת הציור

יתרונות ליבה

ארבע נקודות מחליטות עד כמה נאמן ה-6 A משני לאורך חיי המיצב.

One Piece, כל כך פחות מפרקים בלולאה

אין זוג זוגי בשום מקום בגוף הזה. המשני נחת פעם אחת והכיסוי נסגר מעליו, כך שהלולאה חוצה פחות צמתים מאשר מחבר מפוצל הניתן לחיבור.

נתיב מגע שנבנה עבור אות קטן

ציפוי כסף על גבי נחושת אלקטרוליטית בטוהר- גבוה שומר על המפרק בטווח המיליאוהם, כך שהעומס שהגוש הזה מוסיף נשאר קטן לצד היחס אליו כייל המונה.

פינוי שנערך בין שלבים

8 מ"מ בין שלבים ו-10 מ"מ של זחילה - שני מרחקים שהפקח יבקש, ושניים קישור פליז פתוח משאיר למקרה.

אטום היכן שהחיווט נמצא

חור האיטום של 0.5-1.0 מ"מ בכיסוי אומר שהדרך היחידה להיכנס היא דרך איטום שנשבר.

טרמינל כלוב תיל לעומת טרמינל פליז מסורתי

הכותרת מגיעה מתבנית ההתייחסות ונשמרת כפי שסופקה; זהו בלוק CT אטום בארבעה-קוטבים, כך שהשולחן מציב אותו מול קישור הפליז הפתוח שהוא מחליף. ראה הערת ייצור 6.

מה משתנה	מחבר CT Clearance האטום הזה	קישור מקוצר פליז פתוח מסורתי
גוּף	גוש אחד מעוצב בארבעה-עמודים עם כיסוי שקוף	קישורי מתכת חשופים על מבודדים נפרדים-
צמתים בלולאת CT	חיבורים קבועים, עשויים פעם אחת בהתקנה	קישור הותקן ביד בכל בדיקה, ואז הותקן מחדש
פני מגע	נחושת אלקטרוליטית מצופה-כסופה; זהב זמין לציור	פליז חשוף, נוטה לתחמוצת-בין ביקורי מטר
ראיות חבלה	0.5–1.0 מ"מ חוט-חור חוט; אטם המכסה נשבר עם הפתיחה	אין - ניתן להזיז קישור ולהחזיר אותו ללא סימון
הפרדת שלבים	8 מ"מ מרווח וזחילה של 10 מ"מ פורסמו	נקבע על ידי ריווח קישורים, לעתים רחוקות מתפרסם
הִזדַהוּת	שלב וקוטביות יצוקים לתוך הגוף	מסומן ביד או נישא בצבע חוט
הֲדִירוּת	התנגדות המפרק נקבעת בהרכבה	תלוי עד כמה הקישור שופץ בכל פעם

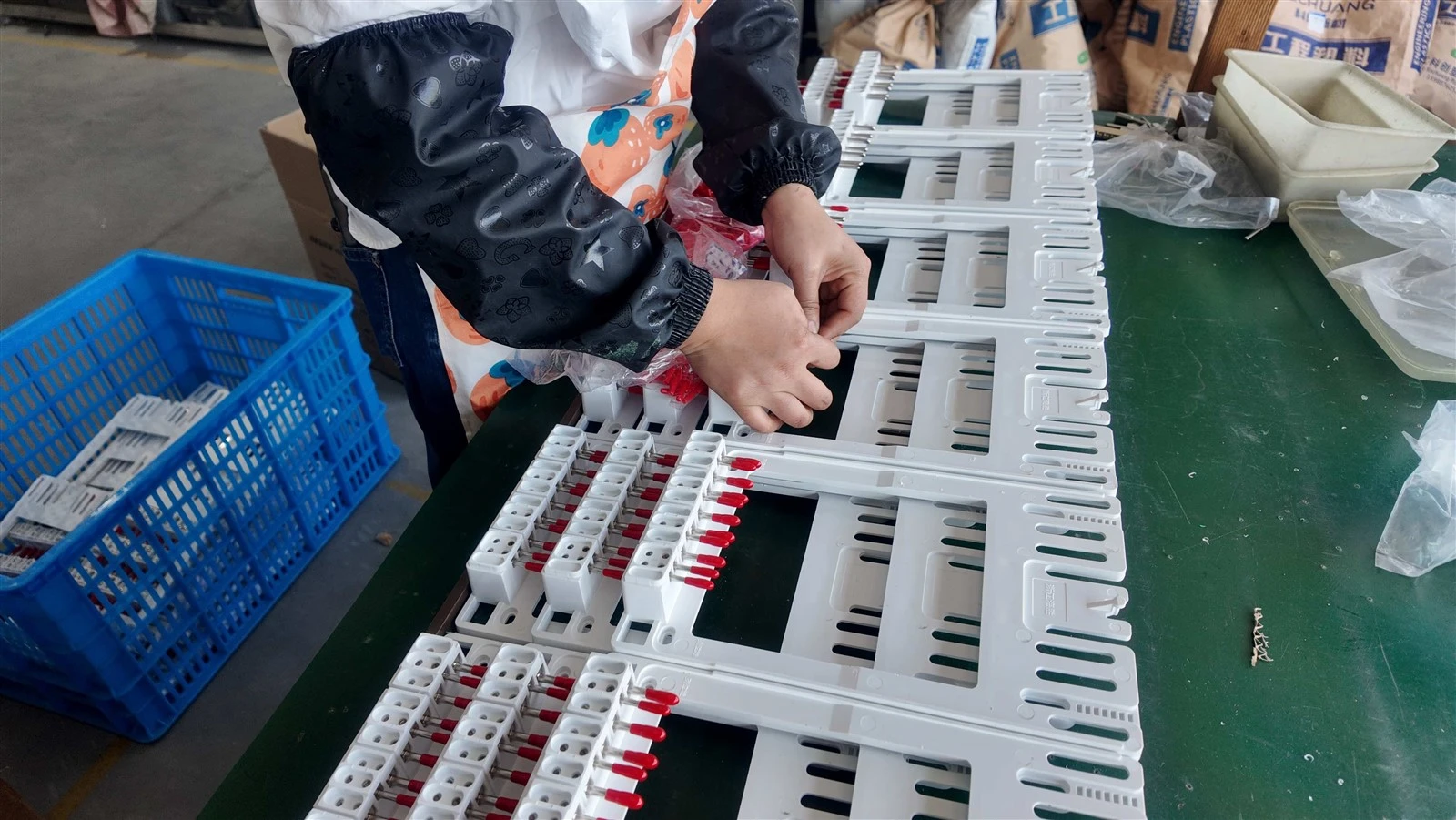

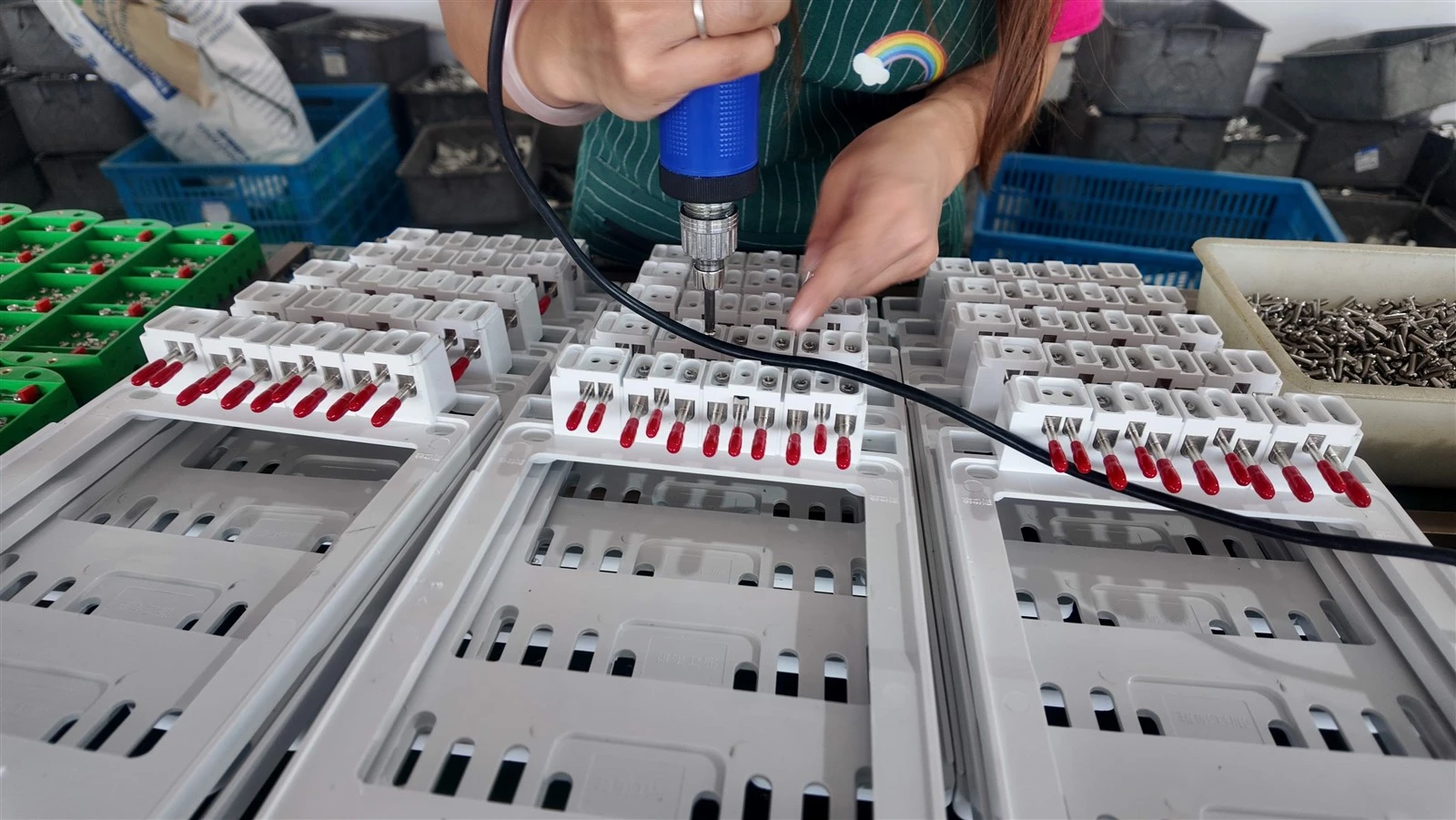

תהליך ייצור מקצועי

חמש פעולות, כל אחת מהן נסגרת על נתון ברשומת האצווה.

הנחושת הנכנסת מאומתת מול תעודת הטחנה שלה לפני השחרור לקו.

גופי מגע נוצרים לציור; הפנים נמדדות לפני הציפוי.

הציפוי פועל כאצווה, כאשר עובי הציפוי נדגם ונרשם.

הבתים יצוקים ב-PA66+GF30 ל-UL94 V-0 צלצול ונבדקים אם יש הבזק.

בלוקים מוגמרים נבדקים באופן שגרתי ב-500 V DC ו-2 kV AC למשך דקה אחת, עם בדיקת התנגדות למגע במסופים.

אפשרויות טיפול בחומרים ומשטחים

שתי קריאות בלוק זה שווה ליישב לפני חיתוך כלי העבודה.

ציפוי מגע: כסף עבה או זהב

כסף עבה נותן את ההתנגדות הנמוכה ביותר והוא התקן המשפחתי, שפורסם מתחת ל-1 mΩ בגרסת האחים המפוצלת. זהב מצוטט במקום שבו בלוק יושב בטל לתקופות ארוכות או שאוויר הצמח נושא גופרית, שכן זהב אינו בונה סרט משטח.

כיסוי שקוף על גוף PA66+GF30

המארז הוא פוליאמיד מלא בזכוכית- בדירוג UL94 V-0, עם כיסוי שקוף כך שניתן לבדוק מוליכים נחתכים מבלי לפתוח אותו. UL94 V-0 מתאר התפשטות להבה בלבד - זה לא דירוג רעילות לעשן.

תרחישי יישום

שלושה מקומות מוגדר הבלוק הזה, כולם קבועים.

שירות והכנסה-ארונות מדידת ציונים

תחנת משנה ולוחות שירות שבהם משני ה-CT מזין מד קבוע ותיעוד החותם צריך להחזיק בין הבדיקות המתוכננות.

לוחות ניטור כוח תעשייתי וניהול אנרגיה

צמח-לוחות צד רושמים עומס דרך CTs, כאשר מפרק משני לסירוגין מופיע כמגמת סחיפה ולא ככשל.

תאי הגנה ומכשירים עם ממסרים קבועים

פאנלים שבהם לולאת ה-CT מזינה ממסרים ומכשירים שאינם נסוגים באופן שגרתי, כך שהחיווט נחת פעם אחת.

תיאור מוצרים

ש: מה מכסה הדירוג 6 A, ולאיזה תכניות CT הוא מתאים?

ת: הוא מדרג את הבלוק ברציפות עבור לולאות משניות של 1 A או 5 A CT. לא מתפרסם בסיס אווירה או התקנה, אז אשר אותו מול המתחם שבו הוא ישוב.

ש: האם גרסה זו מקצרת את ה-CT המשני כאשר המעגל נפתח?

ת: לא - לגוף המשולב אין נתיב קיצור מובנה-, ונדרש קישור קיצור חיצוני לפני פתיחת הלולאה. גרסת האחים המפוצלת באתר זה נושאת קיצור תוצרת-לפני-הפסקה בחלק העליון הניתן לחיבור.

ש: איזה ציפוי המגעים יכולים לשאת?

ת: נחושת אלקטרוליטית מכסף על פני-טוהר גבוה הוא התקן המשפחתי, שפורסם מתחת ל-1 mΩ בגרסה המפוצלת; זהב מצוטט לציור שבו המעגל לא פעיל לתקופות ארוכות. עובי הצלחת הוא השיחה שלך-.

ש: כיצד החיבור מוגן מפני שיבוש?

ת: חור איטום של 0.5-1.0 מ"מ בכיסוי תופס עופרת, פלסטיק או חותמת אבטחה RFID, ופתיחת המכסה שוברת אותו, כך שגישה לא מורשית משאירה ראיות גלויות.

ש: האם ניתן לבנות את הבלוק לפי השרטוט שלנו, וכמה מהירה הצעת מחיר?

ת: סימון עמודים, סידור איטום, התקשרות{0}}ציפוי ומיתוג, כולם עוברים לשרטוט שלך בתנאי OEM או ODM. פריטים סטנדרטיים נשלחים תוך 7 עד 10 ימים ובנייה בהתאמה אישית בין 15 עד 20, עם אחריות של 12 עד 24 חודשים; שלח את השרטוט והכמות וההצעה תחזור תוך 24 שעות.
