סקירת מוצר

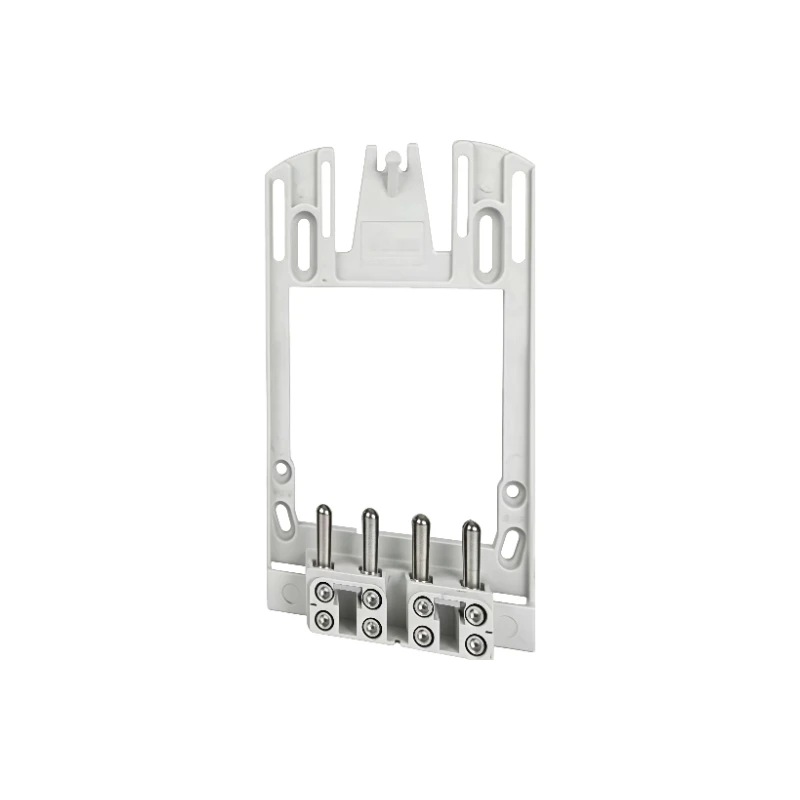

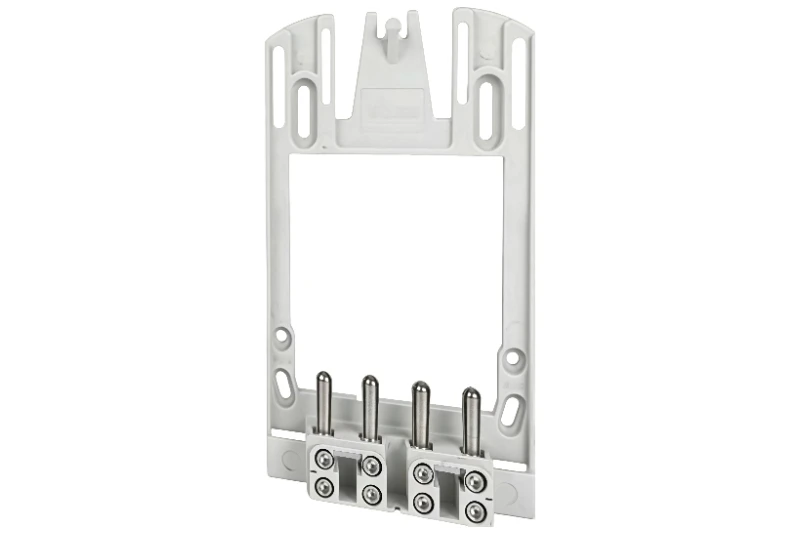

מחבר מד הפרעות 60A חד-פאזי נגד-הפרעות הוא רכיב מיוחד המיועד למערכות מדידה חד-פאזיות למגורים, המספק חיבור מאובטח ללא הפרעות- בין מדי-חד פאזיים לאספקת החשמל. מחבר זה תוכנן כדי למנוע גישה בלתי מורשית, שיבוש והפרעות אלקטרומגנטיות, כדי להבטיח קריאת מונים מדויקת ועמידה בתקנות השירות.
הבדלים עיקריים ממחברי תלת-
| תכונה | מחבר-חד-פאזי נגד-הפרעות | מחבר תלת- נגד הפרעות- |
| בַּקָשָׁה | מדידה חד פאזי- למגורים | מדידה מסחרית/תעשייתית-תלת פאזית |
| נוכחי מדורג | 60A, מתאים לרוב עומסי המגורים | 60A/80A/100A, מתאים לעומסים מסחריים/תעשייתיים גבוהים יותר |
| מספר פולנים | 2 קטבים (פאזה + ניטרלי) | 4 מוטות (3 פאזות + ניטרלי) |
| גוֹדֶל | קומפקטי, מיועד לקופסאות מונה למגורים | גדול יותר, מיועד לקופסאות מונה מסחריות |
| פונקציית מפתח | מונע התעסקות והפרעות במערכות מגורים | מונע התעסקות והפרעות במערכות תלת-פאזיות |
עקרון נגד-הפרעות ואנטי-שיבוש
התכונה "אנטי-הפרעות" של מחבר זה מתייחסת לעיצוב המיוחד שלו המדכא הפרעות אלקטרומגנטיות (EMI) והפרעות בתדר רדיו (RFI) שעלולות לשבש את הדיוק של מדי-חד פאזיים. בנוסף, הוא משלב עיצוב פיזי נגד-חבלה המונע ניתוק או שינוי בלתי מורשה של חיווט המונה, עם תכונות אבטחה-מובנות שמתריעות בפני חברות שירות על כל ניסיון לעקוף או לחבל בחיבור המונה.
העיצוב המפתח של המחבר מבטיח שניתן לחבר אותו רק בכיוון הנכון, ומונע חיבורי קוטביות הפוכה וחיווט שגוי. המארז האטום גם מונע גישה למסופים החיים, ומבטל את הסיכון של חיווט לא מורשה וגניבת חשמל.
מפרט טכני ליבה
זרם מדורג: 60A עבודה רציפה
מתח מדורג: 230V AC, חד-פאזי
התנגדות מגע: < 0.8mΩ, מבטיח מדידת זרם מדויקת
כוח הכנסה/חילוץ: < 200N כוח הכנסה, > 50N כוח חילוץ, המבטיח חיבור מאובטח ועמיד בפני רטט-
חיים חשמליים: > 10,000 מחזורי החדרה/חילוץ, המספקים עמידות-לטווח ארוך
עליית טמפרטורה: < 40K בזרם נקוב, מה שמבטיח ביצועים יציבים תחת עומס מתמשך
התנגדות בידוד: > 100MΩ ב-500V DC
מתח עמידה דיאלקטרי: 2kV AC למשך דקה
חומר ובנייה
רכיבים מוליכים
נחושת אלקטרוליטית בטוהר- גבוה עם ציפוי פח, המספקת מוליכות מעולה ועמידות בפני קורוזיה
בית בידוד
חומר מעכב-מחשב PC עם דירוג UL94-V0, המספק בטיחות אש ובידוד חשמלי מעולה
הגנה מפני כניסה
IP54, הגנה מפני אבק והתזות מים בקופסאות מונה למגורים
תכונות נגד-שיבוש
חותמות אבטחה מובנות- ועיצוב מפתח למניעת גישה לא מורשית
הנחיות התקנה
ודא שקופסת המונה למגורים-מופעלת וכל החשמל מנותק לפני ההתקנה.
יישר את המחבר עם ההדקים של-המד החד-פאזי, וודא שהעיצוב המפתח מכוון נכון, ודחף בחוזקה כדי ליצור תקע מאובטח-בחיבור.
אבטח את המחבר לקופסת המונה באמצעות ברגי ההרכבה המצורפים.
חבר את כבלי החשמל הראשיים למסופי הקלט של המחבר, לפי הפאזה והתיוג הנייטרלי.
הדק את כל הברגים למומנט המומלץ, והחל אטמי אבטחה על החורים נגד-התעסקות במידת הצורך.
ודא שכל החיבורים מאובטחים והמונה קורא נכון לפני החזרת החשמל.
