סקירת מוצר
ניהול מדידת חשמל בודדת במגדלי מגורים מודרניים מרובי-דיירים, דירות-גבוהות ומתחמים מסחריים היה באופן מסורתי אתגר שדורש שטח- ועתיר עבודה-. הגדרות קונבנציונליות דורשות מספר מארזי מונים נפרדים, מה שמוביל לפריסות פאנלים עמוסות ולהליכי חיווט מסובכים-שנוטים לשגיאות.

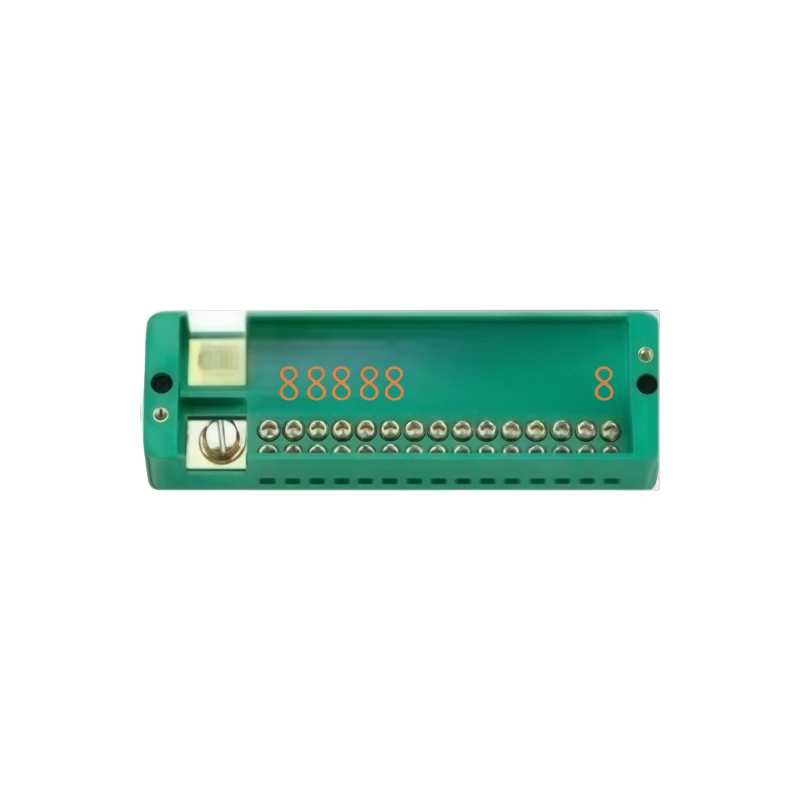

רכזת טרמינלים מאוחדת-בגבוהה זו מטפלת בבעיות אלו על ידי שילוב חמש עשרה תחנות חיבור עצמאיות מבודדות לחלוטין ליחידה מבנית קומפקטית אחת. מדורג עבור יישומי כבישים ראשיים-כבדים, הוא מאפשר למפעילי שירות לאחד עד 15 חיבורי מנויים בודדים בתוך טביעת רגל אחידה, תוך צמצום שטח ההרכבה הכולל ב-50% תוך ייעול משמעותי של הפריסה של מערכות קריאת מונים אוטומטיות (AMR).
דגשים הנדסיים
בית פוליקרבונט עמיד בפני פגיעות{{0}– בהתרחקות מפלסטיק שביר קונבנציונלי הנוטה להיסדק בלחץ התקנה ולספוג לחות לאורך זמן, המתחם כולו עשוי בהזרקה-מפולימר פוליקרבונט איכותי-. חומר זה מספק חוזק פגיעה יוצא דופן, אפס ספיגת מים למניעת היווצרות טחב פנימי ודירוג UL94 V-0 מעכב בעירה לבטיחות אש מקסימלית.
חם-הגנה על מעקף- כל עמדת מד כולל מעגל מעקף פיזי עצמאי. חידוש קריטי זה מאפשר לטכנאי שטח להסיר, לבדוק או להחליף מד חשמל פגום בזמן שהמערכת נשארת פעילה-מבלי לנתק כל כבלי חלוקה ראשיים או להפריע לאספקת החשמל לדיירים השכנים.
מסופי חריצים צדדיים– כל יציאות ההידוק-תיל ומסופי האוטובוס משתמשים בעיצוב בורג חריץ משולב מתקדם. צוותי ההתקנה יכולים לעבוד עם מברגים שטוחים או פיליפס, ולהשיג חיבורים עמידים-מומנט גבוה, רעידות- ללא סיכון של הפשטת ראש הברגים.
פס נחושת מצופה-בקיבולת- גבוהה– עמוד השדרה החשמלי מורכב מפס נחושת כבד-מצופה-מדורג בקיבולת סטנדרטית של 300A, הניתן להרחבה עד 500A. חתך נחושת משמעותי זה- ממזער את ההתנגדות למגע כדי להבטיח פעולה מגניבה גם כאשר כל חמש עשרה תחנות הטעינה פועלות בו-זמנית בתפוקה מלאה.
מפרט טכני
| מִפרָט | פָּרָמֶטֶר |
|---|---|
| מספר עמדות מד | 15 (עצמאי) |
| מערכת ישימה | חד-פאזי (230V) |
| סוג מד | מד אנרגיה חד-פאזי-מחובר ישירות- |
| מסופים לכל עמדה | שורה פנימה (L+N) + טען החוצה (L+N) |
| מתח מדורג | 230V AC |
| נוכחי מדורג לכל תפקיד | תקן 60A (80A / 100A אופציונלי) |
| דירוג פס ראשי | 300A נחושת תקן (400A / 500A אופציונלי) |
| פריסת פסים | עדכון בודד או מפולח (ניתן להגדרה של 2-3 מקטעים) |
| זמן קצר-עמידה בזרם | 5kA/1s |
| צור קשר עם התנגדות | פחות או שווה ל-0.35mΩ (התחלתי) |
| חוזק דיאלקטרי | גדול או שווה ל-2.5kV/1 דקה |
| דירוג מומנט | גדול או שווה ל-1.2N·m |
| טווח מנצחים | 1.5 מ"מ - 16 מ"מ (נחושת בלבד) |
| סגנון טרמינל | מהדק כלוב או בורג צינורי |
| עוקף תצורה | עצמאי לכל מיקום, בעל יכולת-החלפה חמה |
| חומר דיור | פוליקרבונט, דירוג להבה V-0 |
| חומר כיסוי | פוליקרבונט שקוף עם תרשים חיבור |
| תואר הגנה | IP20 (סטנדרטי), IP54 (אופציונלי) |
| הַרכָּבָה | קיבוע מסילת DIN או בורג |
| טמפרטורת הפעלה | -40 מעלות עד +85 מעלות |
| התאמה לתקנים | IEC 60999-1, GB/T 14048.7, CE, RoHS, CCC |
תצורות חלוקת כוח גמישות
פס הנחושת הנכנס הראשי כולל עיצוב מפולח אדפטיבי, המאפשר לקבלנים לחלק את 15- מערך התחנות לשניים או שלושה אזורי אספקת חשמל מבודדים. גמישות מבנית זו תומכת בקיבוץ עומס סלקטיבי או בתצורות -יתירות אספקה כפולה, מה שהופך את היחידה-למתאימה במיוחד לפיתוחי דיור עירוניים, מתחמי מעונות אוניברסיטאות ומגורים לצוות בפארקי תעשייה.
למה לבחור בלוק טרמינל של מטר 15 כיוונים?
בלוק חלוקת מדי-חד-פאזי זה משלב צפיפות-חסכון בחלל עם הנדסה חזקה, ומציע פתרון מעשי לאיחוד נקודות מדידה מרובות בחדרי חשמל סגורים. יכולת ההחלפה החמה-, פס נחושת בעל קיבולת- גבוהה ובית פוליקרבונט מעכב-בעירה מספקים ביצועים אמינים בסביבות מרובות-דיירים תובעניות. בין אם אתם משדרגים את בנק המונים הקיימים או מציינים ציוד עבור פרויקטי בנייה חדשים, גוש המסוף הזה בעל 15 כיוונים מספק את היעילות, הבטיחות והתאימות לדרישות ההתקנה.
